Maximum stroom: | 1000m3/h | Maximum Hoofd: | 120M |
---|---|---|---|
merk: | Chengduyongyi | Schacht het verzegelen: | Mechanische Verbinding en Verpakking |
Trefwoorden: | Industriële Centrifugaal Chemische Pomp | Andere Namen: | Horizontale Chemische Procespomp |
Markeren: | hoge druk chemische pomp,elektrische chemische pomp |

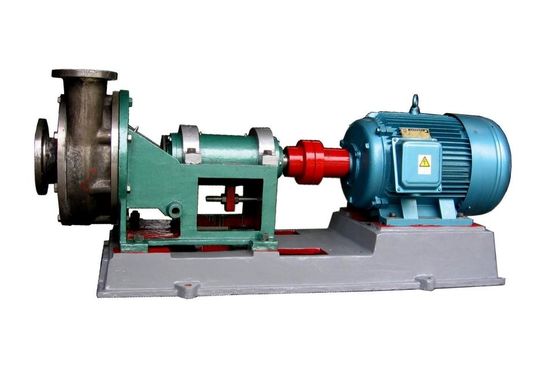

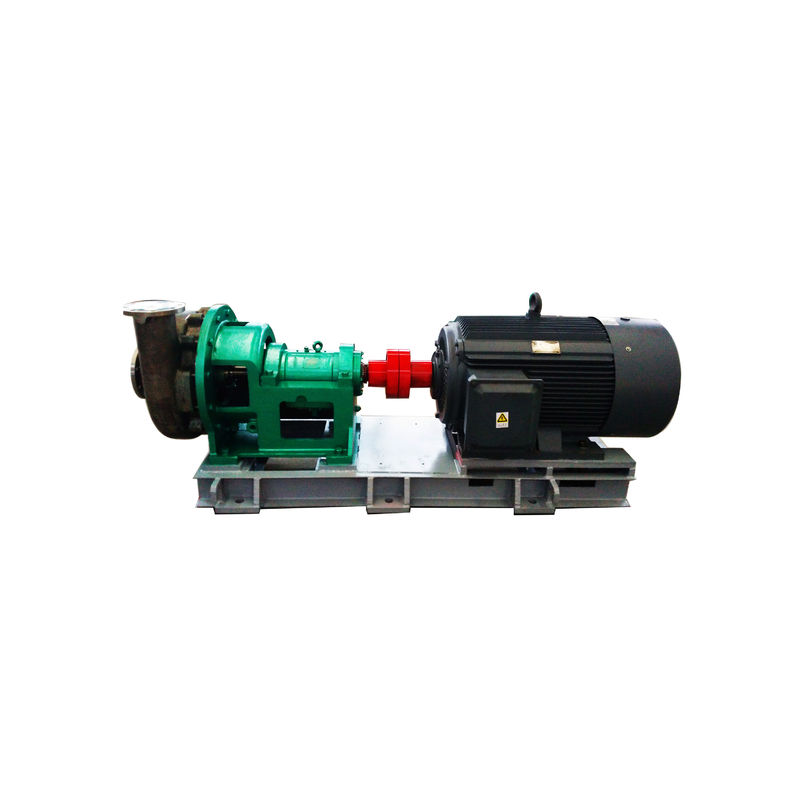

De Pomp Horizontale Bestand Centrifugaalpomp van het hoge druk Industriële Chemische Proces
Structuureigenschap
1. Radiale spleet, achterdeur, de enige centrifugaalpomp van de stadium enige zuiging volute
5. Het dragende lichaam is gesmeerd met vet of olie
Toepassingsgebieden:
1) Organische en anorganische zuren zoals salpeterzuur, zwavelzuur, zoutzuur en fosforzuur.
2) Natriumhydroxyde of natriumcarbonaat, de alkalische oplossing van enz.
3) Zoute oplossing.
4) Vloeibare petrochemische producten, organische verbindingen en andere corrosieve grondstoffen en producten.
Drijvende krachttype
De wd-reeksen corrosiebestendige en slijtvaste horizontale centrifugaalpompen zijn beschikbaar in diverse drijvende krachtvormen, zoals gesloten drijvende kracht, halfopen drijvende kracht, open drijvende kracht, en wervelende drijvende kracht, afhankelijk van het middel. Wijd gebruikt in diverse werkende media zoals deeltjesopschortingen, lintvezels en kleine hoeveelheden gas.
De gesloten drijvende kracht en de halfopen drijvende kracht zijn geschikt voor middelgrote voorwaarden kleine stevige inhoud en klein deeltjesgrootte. De open drijvende kracht is geschikt voor kristallisatiemiddel. De wervelende drijvende kracht is geschikt voor middel met hoge stevige inhoud en hoge granularity.
1 | Sluitenschroef | 2 | Drijvende krachtnoot |
3 | Pomplichaam | 4 | De dichte drijvende kracht van de de drijvende krachtdraaikolk van de drijvende kracht halfopen drijvende kracht open |
5 | De kamer van de ondeugddrijvende kracht | 6 | Ondeugddrijvende kracht |
7 | Verpakkingskamer | 8 | Schacht |
Technische Parameter
model |
Schone Waterprestaties |
||||||
stroom (m3/h) |
hoofd (m) |
snelheid (r/min) |
maximum efficiency (%) |
NPSH (NPSHr) m |
pomp hoofdgewicht Kg |
schachtcomponent |
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Structuur
*1 | Sluitenschroef | *8 | De kamer van de ondeugddrijvende kracht | 15 | Voorlager GLB | 22 | Oliecarter | *29 | Koker |
2 | Pakking | 9 | O-ring | *16 | Voorlager | 23 | Aanpassingsnoot | 30 | Waterzegelring |
*3 | Drijvende krachtnoot | *10 | Ondeugddrijvende kracht | 17 | Dragend lichaam | 24 | Aanpassingsschroef | 31 | Vuller |
4 | O-ring | *11 | Verpakkingskamer | 18 | Dragende steun | 25 | Dragende lichaamssteun | 32 | O-ring |
*5 | Drijvende kracht | 12 | O-ring | *19 | Achterlager | *26 | as | *33 | sleutels |
*6 | Pomplichaam | 13 | De pijp van het spoelingswater | 20 | Achterlagerdekking | 27 | Schilddekking | ||
7 | O-ring | 14 | Water die plaat behouden | 21 | Sleutel | 28 | Verpakkingsklier |
FAQ
1. Q: Bent u een fabrikant of een handelsmaatschappij?
A: Wij zijn een fabrikant in 1995 wordt gevestigd, professionele fabrikant van chemisch-procespomp en energy-saving mixer met meer dan 20-jarige ervaring die.
2. Q: Wat is uw levertijd?
A: De partijorde zal binnen 40 werkdagen worden verscheept na het ontvangen van storting.
3. Q: Wat is uw beleid van de garantiedienst?
A: 12 de maanden voor alle producten, en één of andere productengarantie zijn 24months.
4. Q: Welke informatie I behoefte om voor citaat aan te bieden?
A: Middel: __________PH: ______
Soortelijk gewicht: _____Temperatuur: _______
Capaciteit/Stroom: ________m3/h hoofd: _________m
Voltage: ____________V Frequentie: _________Hz
Macht: _____________KW
5. Q: Wat is uw minimumhoeveelheid?
A: Één reeks wordt ook ingestemd met in ons.
