| Theorie: | Centrifugaalpomp | Stroom: | 6 ~ 364m ³/h |
|---|---|---|---|
| Hoofd: | 6~58m | Materiaal: | Corrosief Weerstandsmateriaal |
| kleur: | Op maat | Flens: | Op maat |
| spanning: | 380V | Toepassing: | Chemische riolering, |
| Garantie: | Een jaar | ||
| Markeren: | Verticale Sump pomp,industriële dunne modderpompen |
||

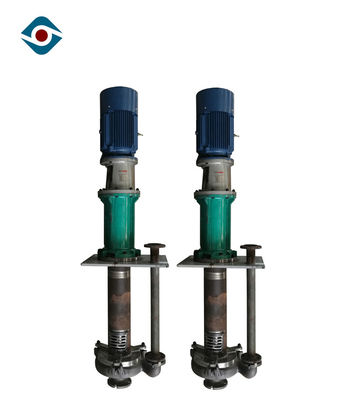

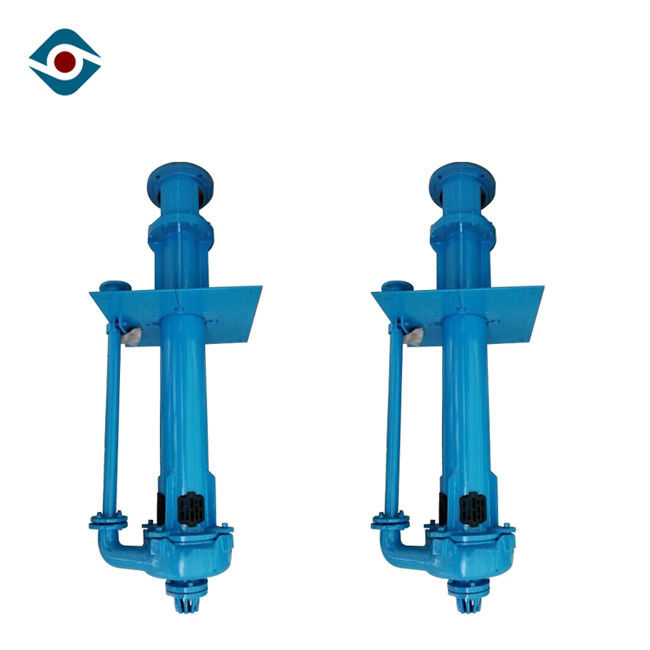

De verticale Centrifugaalpomp Met duikvermogen van de Rubbervoerings Schurende Dunne modder voor Mijn het De steel verwijderen van
Structuur
Eigenschappen
A. dompelde ZJL-series pompen onder is verticale centrifugaaldiedunne modderpomp, over het algemeen wordt gebruikt om schurend, ruw deeltje, hoge concentratiedunne modder te vervoeren.
B. Vereis geen schachtverbinding en van de schachtverbinding water, in de geïnhaleerde volume ontoereikende voorwaarden zij ook kunnen normaal werken.
C. het pomplichaam wordt gemaakt van slijtage-zichverzettend tegen metaal. De drijvende kracht wordt gemaakt van slijtvast metaal of rubber, polyurethaan. Ondergedompelde pompendelen in de vloeistof met rubbervoering, zijn zij van toepassing allen op vervoer corrosieve dunne modder.
D. De gids dragende bouw wordt toegevoegd aan de pomp op basis van de standaardpomp, zodat is de pomp met zowel meer regelmatige verrichting als bredere toepassingswaaier, maar het spoelende water zou aan het gidslager moeten worden vastgemaakt.
Gegevenswaaier
Diameter: 200mm~470mm
Hoofd: 4 ~ 60 m
Capaciteit: 6 ~ 364m ³ /h
Lossingsgrootte: 40mm~200mm
Inhamgrootte: 50mm~250mm
NPSH: 1.4m~3.5m
Technische Parameter
|
Model
|
Duidelijke Waterprestaties |
Ondersteunende motor
|
|||||
|
Roterende snelheid n |
Stroom Q |
Hoofd H |
Schachtmacht Pa |
doeltreffendheid η |
|||
| r/min | (m ³ /h) | m | kW | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0,4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0,7 | 36.6 | ||||
| 14.9 | 7.2 | 0,7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0,4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0,6 | 44.6 | ||||
Materiaal
| Beschrijving | Standaardteeltmateriaal | Materiële Opties |
| Schacht | Vloeistaal 4140 | Beschikbaar op verzoek |
| Lagerhuisvesting | Gietijzer | |
| Kolom | Vloeistaal | |
| Hogere Zeef | Rubber | Gietijzer |
| Lagere Zeef | Gietijzer | |
| Achtervoering | 27% het Witte Ijzer van Chrome | |
| Pompomhulsel | 27% het Witte Ijzer van Chrome | Het rubber voerde Wit Ijzer |
| Drijvende kracht | 27% het Witte Ijzer van Chrome | Rubber |
| Lossingspijp | Vloeistaal | Het rubber voerde Vloeistaalsamenstelling |
| Adapterplaat | Vloeistaal |
