Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Theorie: | Draaikolk | Maximum stroom: | 800m3 / h |
|---|---|---|---|
| Hoofd: | 10~50m | spanning: | 380V |
| Outputflens: | DN40-DN250 | Snelheid: | 1500rpm |
| Pompbescherming: | IP44/IP54 | KY: | de pomp van de draaikolkdrijvende kracht |
| Hoog licht: | vortex impeller submersible pumps,vortex type pump |
||

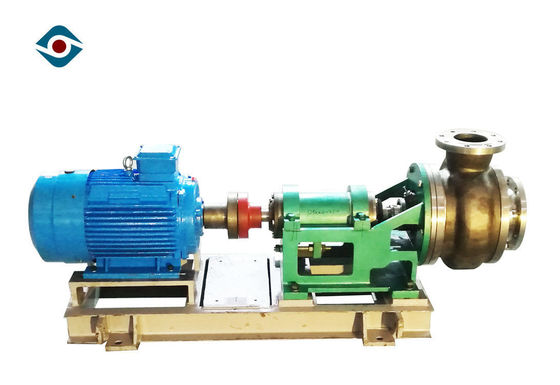

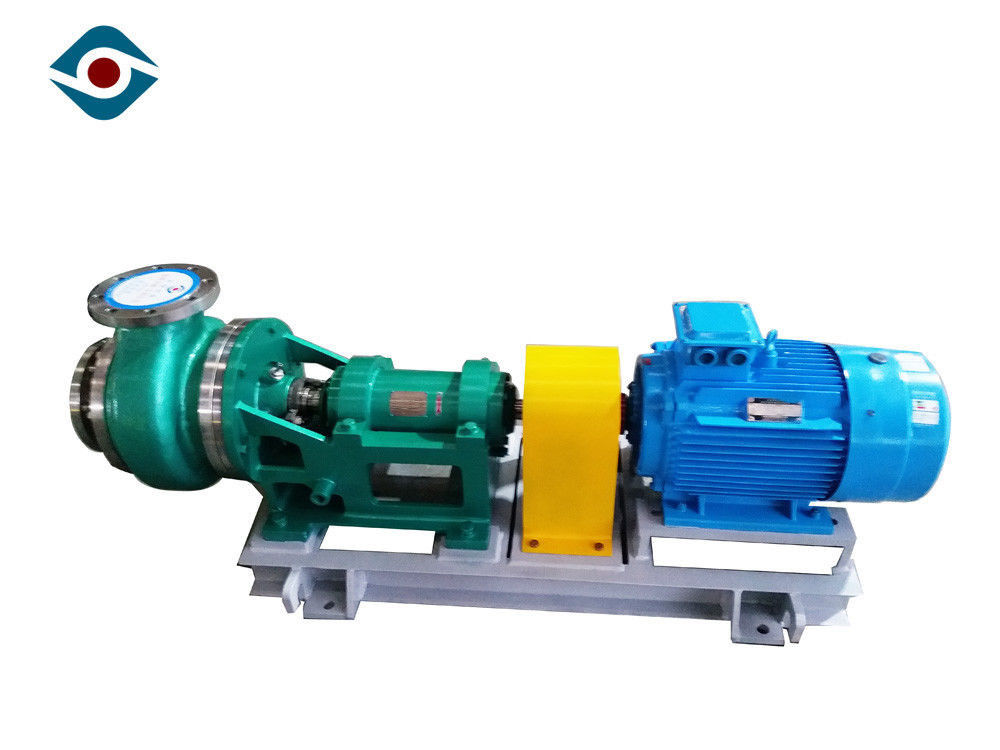

380V van de de Drijvende kracht Randpomp van de messingsdraaikolk Elektrische Chemische de Pomp Zelfinstructie
Productinleiding
XWD-de pomp van de reeksdraaikolk heeft hoge veiligheid en betrouwbaarheid, sterke veelzijdigheid en brede toepassingswaaier. Tegelijkertijd, keurt het het huidige algemene structuur, van de steunsteun, voor en achterdeur openen goed. Het is zeer veilig en geschikt om met lagere kosten te demonteren en te handhaven.
XWD-de pomp van de reeksdraaikolk keurt CAD modulair structuurontwerp, componentenassemblage, meer dan 20 modellen, slechts 5 dragende organismen en dragende lichaamssteunen goed. De delen van dezelfde reeks hebben grote uitwisselbaarheid. De inham en afzetflenzen van de pomp die GB91131-2000PN1.6Mpa (de standaardflens van 16bar) goedkeuren, het kunnen flens van verschillende normen volgens gebruikersvereisten ook gebruiken.
XWD-de pomp van de reeksdraaikolk is integraal afgietsel met halfopen drijvende kracht. Het pomplichaam keurt breed stroomkanaal goed, dat de pomp aan arbeidsvoorwaarden aanpasbaar maakt en het middel gemakkelijk overging. Het is vooral geschikt voor middel dat hoge stevige inhoud, hoge viscositeit, gemakkelijke kristallisatie is. Het heeft hoog rendement en uitstekende anti-cavitatieprestaties. De drijvende kracht heeft achterbladen, die de asduw verminderen, de vaste deeltjes verhinderen de hulpdrijvende kracht in te gaan, de schuring van de hulpdrijvende kracht kunnen verminderen en de levensduur van de drijvende kracht verlengen.
XWD-de de schachtverbindingen van de reekspomp keuren de ondeugddrijvende kracht + verpakkings de dynamische verbinding, enig-Beëindigen de mechanische verbinding, de rijtjes dubbel-Beëindigen mechanische verbinding, de mechanische verbinding van het reeks dubbel-Beëindigen en de patroonverbinding goed.
Technische Parameter
|
Model |
Schone Waterprestaties | ||||
|
Stroom (m ³ /h) |
Hoofd (m) |
Roterende Snelheid (r/min) |
Efficiency (%) |
NPSHr (m) |
|
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
Toepassing
|
♦ de watervoorziening en de riolering van het centrale verwarmingsysteem |
|
♦ ijzer en staalmetallurgieondernemingen |
|
♦ papierfabrieken |
|
♦ petrochemische raffinaderijen |
|
♦ olievelden |
|
♦ bouw van thermische elektrische centrales en krachtcentrales |
|
♦ luchthavens, chemische fabrieken |
|
♦ textielmolens, suikerfabrieken |
|
♦ chemische installaties, krachtcentrales |
|
♦ mijnen |
|
♦ de irrigatie van de landbouwgronddrainage en hydraulische techniek. |
Verrichtingsgegevens
| Model | XWD-reeksen draaikolkpomp |
| Druk | 1.6MPa |
| Capaciteit | 8~750m ³ /h |
| Hoofd | 69% |
| Maximale Efficiency | 2.4m~3.3m |
| NPSH | tot 1500kg |
| Pompgewicht | 1450r/min |
| T/min | 1450r/min |
| Motormacht | 250KW |
| Temperatuur | -50℃-130℃ |
Structuur
|
1 |
schutblad |
8 |
spoelende pijp |
15 |
achterlager |
22 |
dragende lichaamssteun |
29 |
O-ring |
|
2 |
slijtage-verzet me tegen plaat |
9 |
verpakkingsklier |
16 |
achterlagerdekking |
23 |
voorlager |
30 |
O-ring |
|
3 |
drijvende kracht |
10 |
voorlager GLB |
17 |
de achterklier van de olieverbinding |
24 |
de verbinding van de kaderolie |
31 |
sleutel |
|
4 |
pomplichaam |
11 |
dragende lichaamssteun |
18 |
sleutel |
25 |
de voorklier van de olieverbinding |
32 |
drijvende krachtnoot |
|
5 |
de kamer van de ondeugddrijvende kracht |
12 |
dragend lichaam |
19 |
de verbinding van de kaderolie |
26 |
vuller |
33 |
slotschroef |
|
6 |
ondeugddrijvende kracht |
13 |
lager |
20 |
aanpassingsnoot |
27 |
waterzegelring |
|
|
|
7 |
verpakkingsruimte |
14 |
de pan van het olieschot |
21 |
aanpassingsschroef |
28 |
koker |
Na de dienst
1. Het routine vinden zal gedaane geschikt zijn.
2. Verstrek Cliënten éénjarige garantie om het machinewerk goed ervoor te zorgen.
3. De suggesties en om het even welke commentaren & bezinning van klant in prioriteit worden behandeld.
FAQ
1. Q: Bent u een fabrikant of een handelsmaatschappij?
A: Wij zijn een fabrikant die in 1995 wordt gevestigd, professionele fabrikant van chemisch-procespomp en energy-saving mixer met meer dan 20-jarige ervaring.
2. Q: Wat is uw levertijd?
A: De partijorde zal binnen 40 werkdagen worden verscheept na het ontvangen van storting.
3. Q: Wat is uw beleid van de garantiedienst?
A: 12 de maanden voor alle producten, en één of andere productengarantie zijn 24months.
4. Q: Welke informatie I behoefte om voor citaat aan te bieden?
A: Middel: __________PH: ______
Soortelijk gewicht: _____Temperatuur: _______
Capaciteit/Stroom: ________m3/h hoofd: _________m
Voltage: ____________V Frequentie: _________Hz
Macht: _____________KW
5. Q: Wat is uw minimumhoeveelheid?
A: Één reeks wordt ook ingestemd met in ons.
