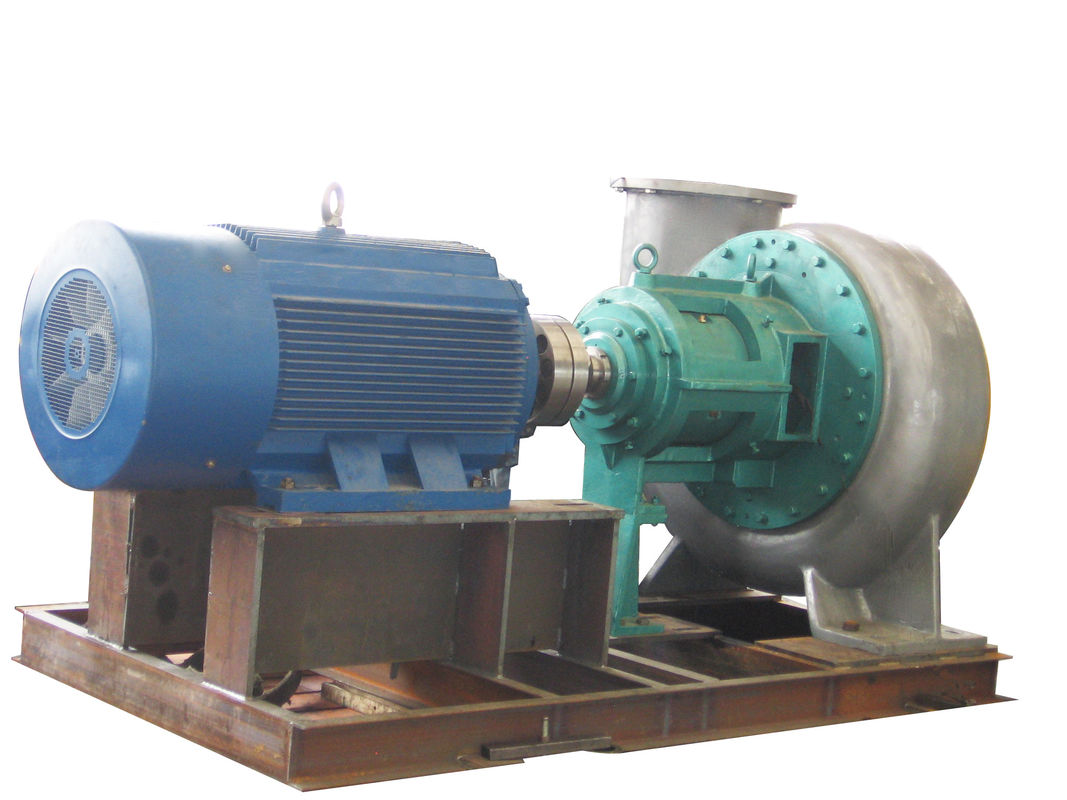

Radiale van de de Ontzwavelingspomp van het OnderverdelingsRookgas het Beëindigenzuiging met Verbindingsstukkoker
-
-
Grote Afbeelding :
Radiale van de de Ontzwavelingspomp van het OnderverdelingsRookgas het Beëindigenzuiging met Verbindingsstukkoker
|
Productdetails:
| Plaats van herkomst: |
Sichuan, China |
| Merknaam: |
Chengdu Yongyi |
| Certificering: |
ISO9001 |
| Modelnummer: |
YYTL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: |
1 set |
| Prijs: |
USD 500-5000/set |
| Verpakking Details: |
vrije houten de doos van de berokingsuitvoer verpakking |
| Levertijd: |
25 werkdagen na het receiveing van vooruitbetaling |
| Betalingscondities: |
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Levering vermogen: |
300 sets/maand |
|
Gedetailleerde productomschrijving
| Theorie: |
De Pomp van de mengelingsstroom |
Stroom: |
200-6500m3/h |
| Hoofd: |
825m |
Waaier: |
Gesloten Halfopen |
| merk: |
Chengduyongyi |
Druk: |
1.6Mpa |
| Flens: |
Op maat |
Voorwaarde: |
Nieuwe |
| naam: |
De Pomp van de Rookgasontzwaveling |
| Hoog licht: |
mixed flow centrifugal pump, mixed flow pump |
Radiale van de de Ontzwavelingspomp van het OnderverdelingsRookgas het Beëindigenzuiging met Verbindingsstukkoker
Prestatiesgegevens
- Capaciteit: 200-6500 m ³ /h
- Hoofd: 8-25 m
- Maximale Efficiency: 90.2%
- NPSH: 3.2m~9.6m
- Toegestane Maximum Deeltjesgrootte: 20 mm
- Verbindingstype: mechanische verbinding/dynamische verbinding/verpakkingsverbinding
- T/min: 1450 r/min
Structuur
| 1 |
Ronde noot |
2 |
Achterlagerdekking |
3 |
Aanpassingsschroef |
4 |
Achterlager |
5 |
Ventilatiestop |
| 6 |
Voorlager |
7 |
Voorlagerdekking |
8 |
Water dat plaat behoudt |
9 |
bout |
10 |
O-ring |
| 11 |
Pompdekking |
12 |
Mechanische verbinding |
13 |
Pomplichaam |
14 |
drijvende kracht |
15 |
Drijvende krachtnoot |
| 16 |
bout |
17 |
O-ring |
18 |
Slotschroef |
19 |
Schutblad |
20 |
O-ring |
| 21 |
O-ring |
22 |
sleutel |
23 |
O-ring |
24 |
Dragend lichaam |
25 |
Koelwaterklier |
| 26 |
Oliewijzer |
27 |
schacht |
28 |
Koelwaterpijp |
29 |
Het naderen van doos |
30 |
Steunblad |
| 31 |
O-ring |
32 |
De verbinding van de kaderolie |
33 |
verbindingsstukkoker |
34 |
sleutel |
|
Eigenschappen
- Enig-zuigings horizontale centrifugaalpomp in één stadium hoofdzakelijk gebruikt zoals circulatiepomp in de absortiontoren van de apparaten natte van FGD (Rookgasontzwaveling).
- Het is geschikt voor lage PH voorwaarde, vooral voor rookgas. Het kan ook voor laag-zure voorwaarde en ontzwavelingsinstallatie worden gebruikt.
- De dragende die delen resulterend het ontwerpbetrouwbaarheid en hoog rendement met van CFD (Computer Vloeibare Dynamica) worden goedgekeurd
- De positie van de drijvende kracht kan worden veranderd door de lagerassemblage aan te passen.
- De pomp wordt terug ontmanteld zodat de gebruikers niet te hoeven de pijpverbinding ontmantelen wanneer het handhaven of het herstellen.
Toepassing
In metallurgisch, mijnbouw, en steenkool industriesectoren, kunnen de YYTL-Reeksen ontzwavelingspompen worden gebruikt om corrosieve vloeistof over te brengen die kleine vaste deeltjes bevat en kunnen ook voor gemeentelijke riolering en rivierbaggermachine worden gebruikt.

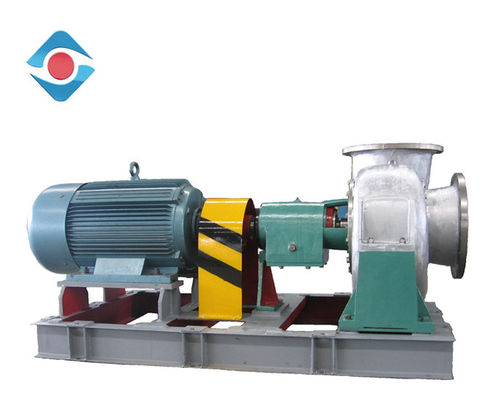

Productbeeld
