| Maximum stroom: | 1000m3/h | Maximum Hoofd: | 120M |
|---|---|---|---|
| Verschijning: | Op maat | Structuur: | Enig Stadium |
| spanning: | 380V | Andere Namen: | Zure Pomp |
| Hoog licht: | high pressure chemical pump,electric chemical pump |
||

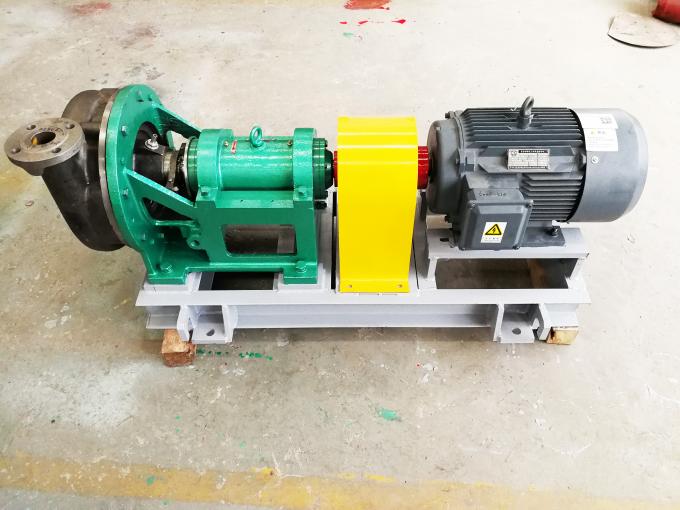

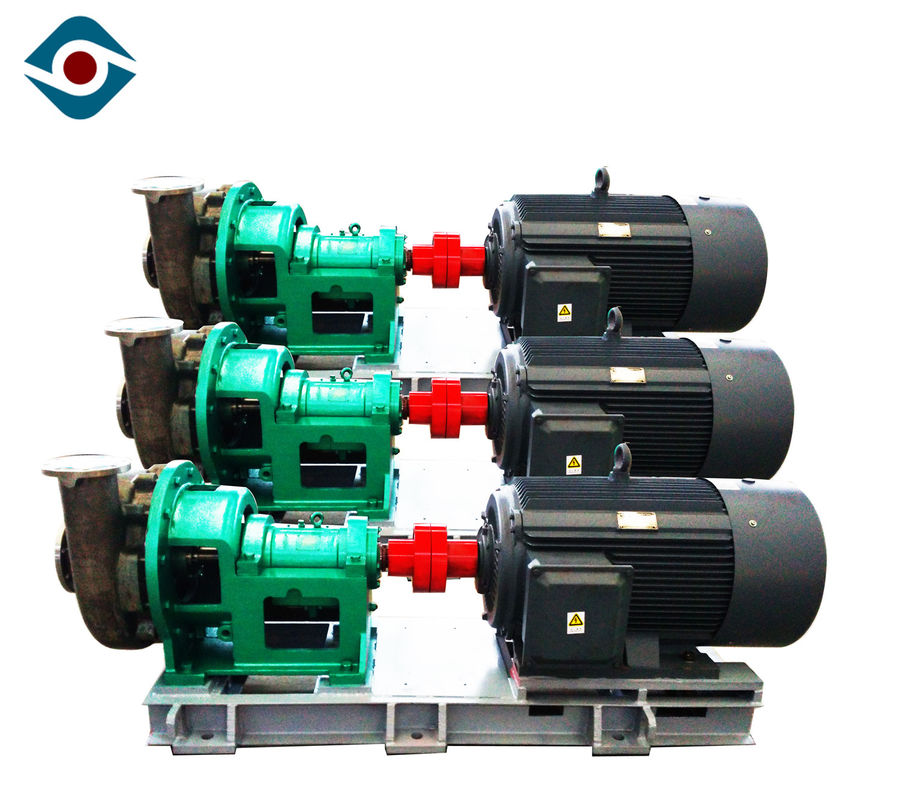

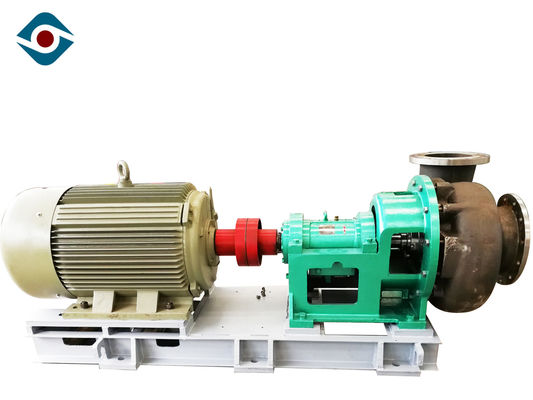

De duplexpomp van het Roestvrij staal Sterke Zwavelzuur, Zuurvaste Chemische Pomp
Structuur
Enig stadium, enige zuiging, cantilevertype chemische centrifugaalpomp.
Zowel opgezet als is de as opgezette voet structuur beschikbaar; Radiaal gespleten omhulsel.
De lagers zijn regelbaar roterend deel dat in de lagerhuisvesting wordt geïnstalleerd.
Pompafzet aan één kant van omhulsel.
De mechanische verbinding wordt goedgekeurd als schacht het verzegelen.
Direct gekoppeld door klauwtype koppelingen of flexibele koppelingen.
Pompeigenschap
Dragende Lichaamssteun
WD steun van het pomp is de dragende lichaam de structuur van het gietijzer (HT200, HT250) kader met voldoende starheid en bepaalde schokabsorptie, zijn rol moet het pomplichaam en dragend lichaam steunen.
Dragend Lichaam
Het dragende lichaam dat met rollende lagers voor het steunen van de radiale en askrachten van de pompschacht wordt uitgerust. De WD-pomp is uitgerust met twee enige kogellagers van het rij hoekige contact aan de koppelingskant om as en radiale krachten te weerstaan. Één enkel lager van de rij cilindrisch rol wordt opgezet aan de pompkant om radiale krachten te weerstaan. Een 316L-water die plaat behouden wordt geplaatst op het vooreind van de voorlagerklier om media of andere vloeistof te verhinderen het voorlager in te gaan.

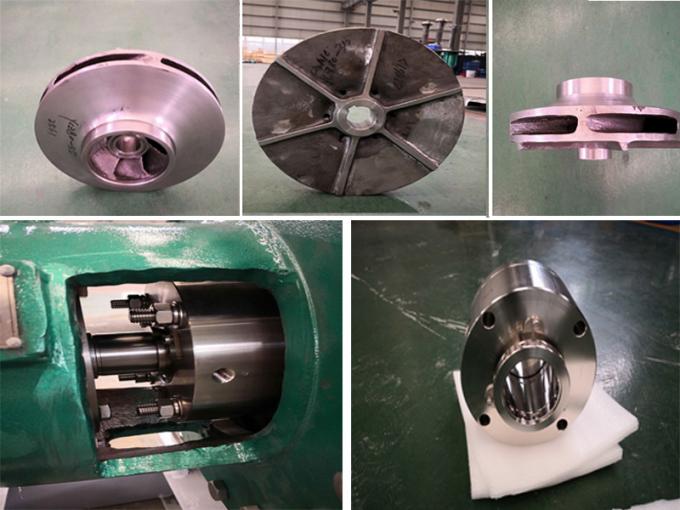

Structuur
| *1 | Sluitenschroef | *8 | De kamer van de ondeugddrijvende kracht | 15 | Voorlager GLB | 22 | Oliecarter | *29 | Koker |
| 2 | Pakking | 9 | O-ring | *16 | Voorlager | 23 | Aanpassingsnoot | 30 | Waterzegelring |
| *3 | Drijvende krachtnoot | *10 | Ondeugddrijvende kracht | 17 | Dragend lichaam | 24 | Aanpassingsschroef | 31 | Vuller |
| 4 | O-ring | *11 | Verpakkingskamer | 18 | Dragende steun | 25 | Dragende lichaamssteun | 32 | O-ring |
| *5 | Drijvende kracht | 12 | O-ring | *19 | Achterlager | *26 | as | *33 | sleutels |
| *6 | Pomplichaam | 13 | De pijp van het spoelingswater | 20 | Achterlagerdekking | 27 | Schilddekking | ||
| 7 | O-ring | 14 | Water die plaat behouden | 21 | Sleutel | 28 | Verpakkingsklier |
Installatiedimensie
