| Theorie: | Centrifugaalpomp | Maximum stroom: | 364m 3 h |
|---|---|---|---|
| Maximum Hoofd: | 58M | Materiaal: | Corrosief Weerstandsmateriaal |
| Brandstof: | elektrisch | kleur: | Op maat |
| spanning: | 380V/660V/1140V | Structuur: | Pomp in één stadium |
| Naam van het product: | Pomp met duikvermogen van de de Modder de Pomp Ondergedompelde Dunne modder van de Rioleringszinkput | ||
| Markeren: | Verticale Sump pomp,industriële dunne modderpompen |
||
De schurende van de de Zuigingsmodder van de Dunne modderpomp Pompen van de de Baggermachine Onderwater Verticale Dunne modder
Productomschrijving
ZJL-reeksen zijn de verticale dunne modderpompen enige centrifugaal de dunne modderpomp van de stadium enig-zuiging. De zjl-reeksen pompen zijn met theorie van vloeistoffen in twee fasen in overeenstemming en zij worden ontworpen volgens het principe om de total-loss te minimaliseren. De geometrische vorm van zijn componenten van de stroompassage is geschikt voor stroomvoorwaarde van middel. Op deze wijze, wordt het hydraulische verlies onder delen waar de werveling en het beïnvloeden voorkomen verminderd zodat de schuring van de componenten van de stroompassage wordt verminderd; de waterefficiency wordt verhoogd; het lopende lawaai en de trilling worden verminderd. De legering hoog-Chrome, die hoge slijtageweerstand, corrosieweerstand en effectweerstand heeft, wordt gebruikt voor de componenten van de stroompassage om levensduur te verbeteren.
Hoofdgebruik
|
· Mijnbouw |
|
· Burgerlijke Bouw |
|
· Industrie |
|
· Steenkool Preperation |
|
· Minerale Verwerking |
|
· Het chemische Voorafgaan |
Producteigenschappen
1 de componenten van de stroompassage: dit type van het slijtvaste metaal van het pompgebruik, drijvende kracht kiest slijtvast metaal of rubber.
2 dragende componenten: wij gebruiken vetsmering. Volgens de pool van de slakkendunne modder kan de vloeibare hoogte, verschillende lengten van pompschacht of zuigingspijp kiezen.
3 verzegelend: Vereist geen schachtverbinding of van de schachtverbinding water. In zuigingsvolume kan de ontoereikende voorwaarde ook normaal hieronder werken.
Technische Parameter
|
Model
|
Duidelijke Waterprestaties |
Ondersteunende motor
|
|||||
|
Roterende snelheid n |
Stroom Q |
Hoofd H |
Schachtmacht Pa |
doeltreffendheid η |
|||
| r/min | (m ³ /h) | m | kW | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0,4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0,7 | 36.6 | ||||
| 14.9 | 7.2 | 0,7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0,4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0,6 | 44.6 | ||||
Structuur
| 1 | Voluteomhulsel | 2 | steun | 3 | Motorbasis |
| 4 | Drijvende kracht | 5 | Linkersteunplaat | 6 | Lossingspijp |
| 7 | Achtervoeringsplaat | 8 | Dragend lichaam | 9 | Juiste steunplaat |

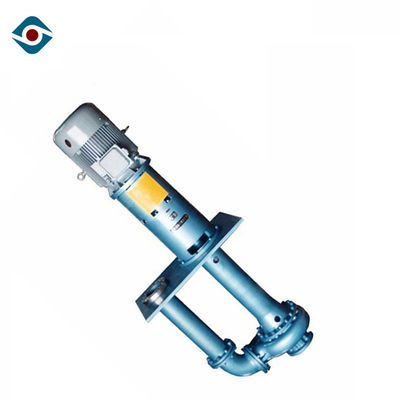

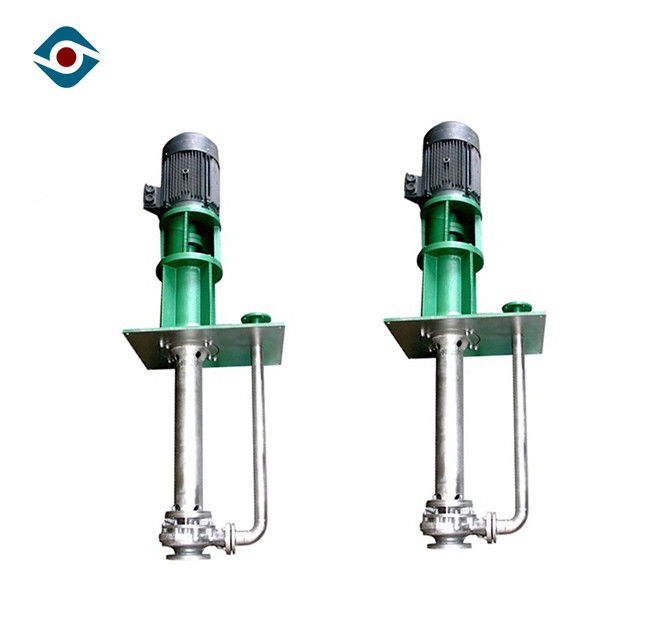

Productbeeld
Installatiedimensie
