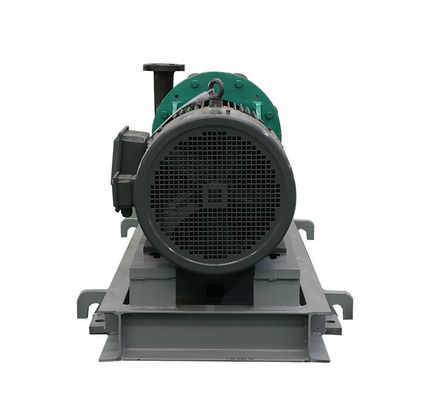

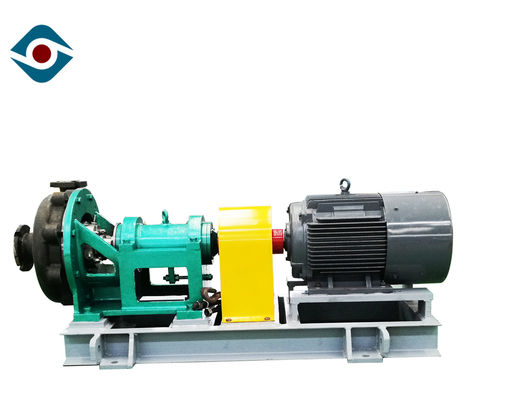

De open Typerug trekt de Centrifugaal Zelf Horizontale Installatie van Instructiepompen terug

De open Typerug trekt Horizontale Installatie Centrifugaal Self-priming Pompen terug

Verrichtingsgegevens

Lossingsgrootte: 20mm ~250mm

Inhamgrootte: 32mm~300mm

Capaciteit: 4~2000m ³ /h

Hoofd: 2~160m

Maximale Efficiency: 65%

NPSH: 0m~3.5m

Drijvende krachttype: gesloten/open half

T/min: 1450r/min~2900rpm

Bouw

• verpakkingsverbindingen of mechanische verbindingen
• horizontale installatie
• Nominale Diameter: DN32~DN300
• vuil-bestand open drijvende kracht
• de ontruiming van de drijvende kracht kan optimaal van buiten worden aangepast
• horizontale zuiging en verticale lossing
• radiale spleet volute pomp

Materiaal

• Gesorteerd Grijs GietijzerKoolstofstaal (Wcb)
• Legeringsstaal Cf8
• Cf8m Cf3
• Cf3m (ss-316l) Legering 20
• Cd4mcu. Nikkel Ni-Legeringen
• Ni-verzet me tegen 2-1nicl
• R55 Hastelloy- B/C
• Kanonmetaal/Brons

Structuureigenschap

• ISO5199 en GB/T5656-normen

• gebaseerd op een geavanceerde hydraulische model, hogere efficiency

• hoge veelzijdigheid en brede toepassingswaaier

• terugtrekkingontwerp: druk de onderhoud en reparatiekosten

• verwisselbare delen

• GB/T9113.1-2000PN2.5MPa standaardflens

Details

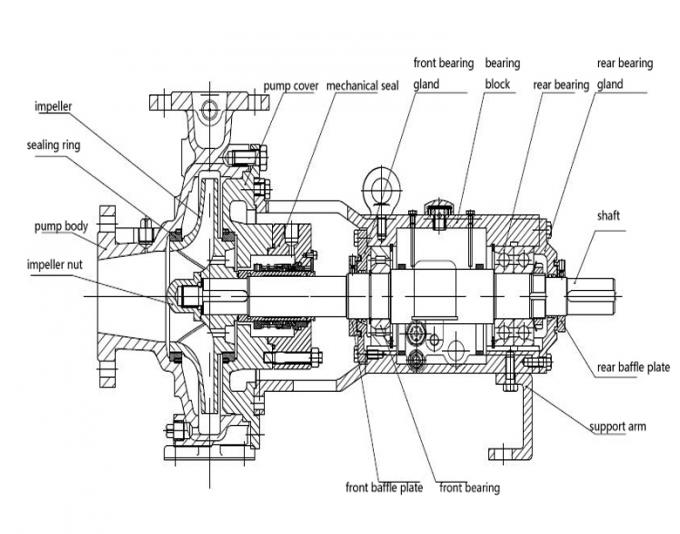

Pompomhulsel: volute verstrekt het gevalontwerp, radiale spleet met geïntegreerde voeten, uitstekende weerstand tegen pijpleidingsladingen en betere betrouwbaarheid. Trek ontwerp terug maakt het mogelijk om het roterende element te verwijderen zonder de de ringsverrichting van de motor te beïnvloeden.

Drijvende kracht: Inpleller wordt inblock gegoten. Er zijn twee manieren om de askracht van de pomp in evenwicht te brengen: wanneer de nominale diameter van de drijvende kracht minder dan of gelijk aan 250mm is, wordt het achterblad gebruikt om de kracht in evenwicht te brengen; wanneer de nominale diameter van de drijvende kracht groter is dan of gelijke aan 315mm, worden de verzegelende ring en het saldogat gebruikt om de kracht in evenwicht te brengen. De overblijvende askracht wordt geabsorbeerd door een reeks hoekige contactkogellagers.

Schachtverbinding: De afmeting van de holte van de schachtverbinding voldoet aan de vereisten van diverse types van schachtverbinding. De verpakkingsverbinding, de enige eind mechanische verbinding, de druk dubbele verbinding, de pressureless dubbele verbinding, en de patroon mechanische verbinding kunnen worden gebruikt om aan de behoefte van klanten te voldoen.
