| Theorie: | Centrifugaalpomp | Maximum stroom: | 364m 3 h |
|---|---|---|---|
| Maximum Hoofd: | 58M | Materiaal: | Corrosief Weerstandsmateriaal |
| Brandstof: | elektrisch | kleur: | Op maat |
| spanning: | 380V/660V/1140V | Structuur: | Pomp in één stadium |
| Naam van het product: | Pomp met duikvermogen van de de Modder de Pomp Ondergedompelde Dunne modder van de Rioleringszinkput | ||
| Markeren: | Verticale Sump pomp,Verticale Rioleringspomp |
||

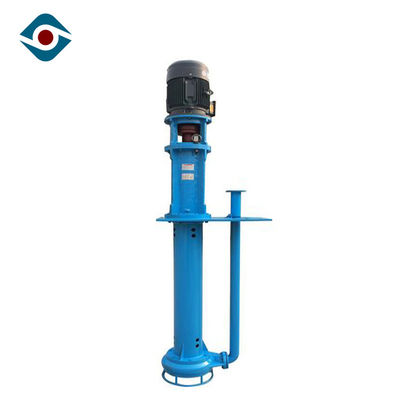

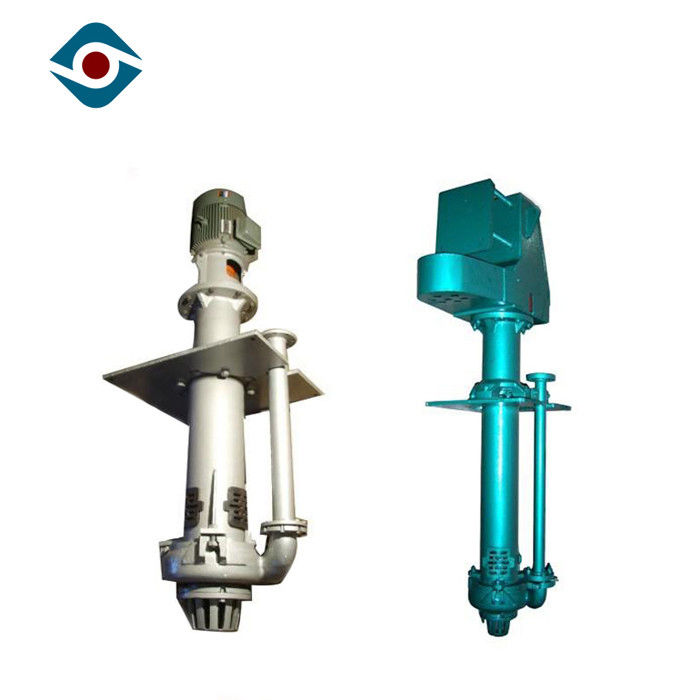

De industriële Lange Pomp van de Schacht Verticale Dunne modder/Zandpomp voor Schurende Modderzuiging
Producteigenschappen
Volledig gevoerd elastomeer of hard gepast metaal
Dubbele zuigings halfopen drijvende kracht
Geen ondergedompelde lager of verpakking
Facultatief in een nis gezet drijvende kracht en zuigings beschikbaar mengapparaat
MPV-de modellen kenmerken volledig rubber die voor corrosieweerstand behandelen
Kan in ontoereikende zuigingsplichten worden gelopen
Parameterwaaier
| Naam | ZJL-reeksen Verticale Dunne modderpomp |
| Hoofd | 4 ~ 60 m |
| Capaciteit | 6 ~ 364m ³ /h |
| Lossingsgrootte | 40mm~200mm |
| Inhamgrootte | 50mm~250mm |
| Maximale Efficiency | 70% |
| NPSH | 1.4m~3.5m |
| Toelaatbare Maximum Motormacht | 315 kW |
| Diameter |
200mm~470mm |
Productomschrijving
ZJL-reeksen zijn de verticale dunne modderpompen enige centrifugaal de dunne modderpomp van de stadium enig-zuiging. De zjl-reeksen pompen zijn met theorie van vloeistoffen in twee fasen in overeenstemming en zij worden ontworpen volgens het principe om de total-loss te minimaliseren. De geometrische vorm van zijn componenten van de stroompassage is geschikt voor stroomvoorwaarde van middel. Op deze wijze, wordt het hydraulische verlies onder delen waar de werveling en het beïnvloeden voorkomen verminderd zodat de schuring van de componenten van de stroompassage wordt verminderd; de waterefficiency wordt verhoogd; het lopende lawaai en de trilling worden verminderd. De legering hoog-Chrome, die hoge slijtageweerstand, corrosieweerstand en effectweerstand heeft, wordt gebruikt voor de componenten van de stroompassage om levensduur te verbeteren.
Materiaal
|
Beschrijving |
Standaardteeltmateriaal |
Materiële Opties |
|
Schacht |
Vloeistaal 4140 |
Beschikbaar op verzoek |
|
Lagerhuisvesting |
Gietijzer |
|
|
Kolom |
Vloeistaal |
|
|
Hogere Zeef |
Rubber |
Gietijzer |
|
Lagere Zeef |
Gietijzer |
|
|
Achtervoering |
27% het Witte Ijzer van Chrome |
|
|
Pompomhulsel |
27% het Witte Ijzer van Chrome |
Het rubber voerde Wit Ijzer |
|
Drijvende kracht |
27% het Witte Ijzer van Chrome |
Rubber |
|
Lossingspijp |
Vloeistaal |
Het rubber voerde Vloeistaalsamenstelling |
|
Adapterplaat |
Vloeistaal |
|
Technische Parameter
|
Model
|
Duidelijke Waterprestaties |
Ondersteunende motor
|
|||||
|
Roterende snelheid n |
Stroom Q |
Hoofd H |
Schachtmacht Pa |
doeltreffendheid η |
|||
| r/min | (m ³ /h) | m | kW | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0,4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0,7 | 36.6 | ||||
| 14.9 | 7.2 | 0,7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | 6.8 | 0,4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0,6 | 44.6 | ||||
