Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Theorie: | Centrifugaalpomp | Stroom: | 8-1000m3/h |
|---|---|---|---|
| Hoofd: | 15120m | Druk: | 1.6Mpa |
| temperatuur: | 50-130℃ | Snelheid: | 1500rpm |
| Vloeistof: | Zuur en alkali | merk: | Chengduyongyi |
| kleur: | Op maat | OEM: | welkom |
| Markeren: | horizontale hoge druk centrifugaalpomp,horizontale gespleten geval centrifugaalpomp |
||
Corrosiebestendige Horizontale Enige Stadium Centrifugaalpomp voor Zuur en Alkali
Specificatiegegevens
Diameter: 200mm~470mm
Capaciteit: 8 ~ 800 m ³ /h
Hoofd: 10 ~ 90 m
NPSH: 1.4m~4.5m
Maximale Efficiency: 70%
Verbindingstype: Mechanische de verpakkingsverbinding van de verbindings dynamische verbinding
Pompgewicht: tot 3000kg
T/min: 1450 r/min
Materiaal: Corrosief weerstandsmetaal
Maximum Motormacht: 315 kW
Structuur
| *1 | Sluitenschroef | *8 | De kamer van de ondeugddrijvende kracht | 15 | Voorlager GLB | 22 | Oliecarter | *29 | Koker |
| 2 | Pakking | 9 | O-ring | *16 | Voorlager | 23 | Aanpassingsnoot | 30 | Waterzegelring |
| *3 | Drijvende krachtnoot | *10 | Ondeugddrijvende kracht | 17 | Dragend lichaam | 24 | Aanpassingsschroef | 31 | Vuller |
| 4 | O-ring | *11 | Verpakkingskamer | 18 | Dragende steun | 25 | Dragende lichaamssteun | 32 | O-ring |
| *5 | Drijvende kracht | 12 | O-ring | *19 | Achterlager | *26 | as | *33 | sleutels |
| *6 | Pomplichaam | 13 | De pijp van het spoelingswater | 20 | Achterlagerdekking | 27 | Schilddekking | ||
| 7 | O-ring | 14 | Water die plaat behouden | 21 | Sleutel | 28 | Verpakkingsklier |

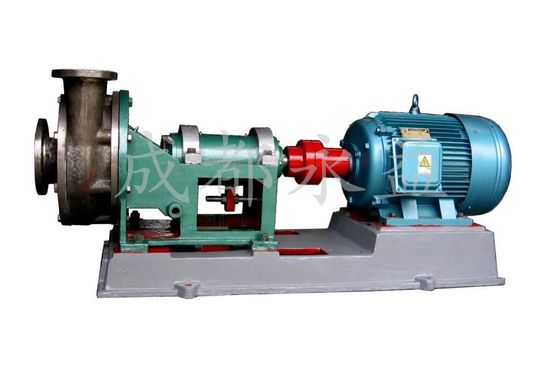

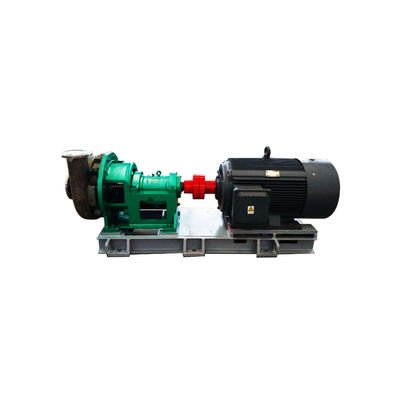

Productbeeld
Structuureigenschap/Voordeel:
Radiale spleet, achterdeur, de enige centrifugaalpomp van de stadium enige zuiging volute
De drijvende kracht heeft multitypes: gesloten, halfopen, volledig open, wervelende structuur
De achterbladen wordt gebruikt aan saldo askrachten en verhinderen vaste deeltjes de verbinding in te gaan
Volute van de pomp is een zuigingseind, een divergerende afzet, en een structuur van de cantileversteun.
Het dragende lichaam is gesmeerd met vet of olie
De schachtverbindingen kunnen mechanische verbindingen of ondeugddrijvende kracht + verpakkings dynamische verbinding zijn
Drijvende krachteigenschap
1) De drijvende kracht wordt ontworpen als open drijvende kracht, halfopen drijvende kracht, draaikolkdrijvende kracht en gesloten drijvende kracht.
2) De gesloten drijvende kracht wordt ontworpen als breed-stroomdrijvende kracht volgens het principe van veelfasige stroom, die aan de passage van stevig middel zonder het belemmeren voordelig is
3) De drijvende kracht wordt ontworpen met achterbladen, en de voor achterbladen worden gebruikt om het middel te verhinderen terug naar de pompinham te stromen.
4) De bladen worden gebruikt om de aslekkagedruk te verminderen en de askracht in evenwicht te brengen.
5) De drijvende kracht wordt opgezet op de schacht met een kegelpasvorm voor gemakkelijke assemblage en demontage.
6) De drijvende kracht wordt vastgemaakt met drijvende krachtnoot en sluitenschroef.
Toepassing
De alkaliindustrie: moederalcoholische drank van ammoniakpekel voor productie van gecalcineerde soda, ammoniak en soda, bijtend alkali voor productie van chloralkali, chloorproducten, chloraat, hypochloriet enz.
Non-ferro metallurgie: het vervoeren van elektrolyt van geëlektrolyseerd koper en nikkel, zure mist/alcoholische drank voor kobaltproductie, ertspulp voor zinkproductie, ammonium vanadate voor vanadiumproductie en zure thiourea vloeibare forgoldproductie.
De staalindustrie: plateren, zure was,
afval zure behandeling. De zure industrie: salpeterzuur, zwavelzuur, zoutzuur, fosforzuur, azijnzuur enz.
Petrochemische stof: aardolie geraffineerde alky aldehyden,| benzeenproductie.
Synthetische vezel en de plastic industrie: productie, het weven en het verven van polyestervezel en pvc.
Document die maken: vervoerend kokende vloeistof van pulp en blekend vloeistof.
De chemische meststoffenindustrie: productie van ureum en ammoniumnitraat.
Geneesmiddel: productie van geneeskunde en pesticide.
milieubescherming: het vervoeren van zure mist/alcoholische drank.
