Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Theorie: | Centrifugaalpomp | Maximum stroom: | 1000m3/h |
|---|---|---|---|
| Maximum Hoofd: | 120M | Druk: | 1.6Mpa |
| kleur: | Op maat | Standaard of Niet-standaard: | standaard |
| naam: | Horizontale verdeelde het hoog rendement Centrifugaal Enige Stadium axiaal Gietende Chemische Pomp | Structuur: | Pomp in één stadium |
| Brandstof: | elektrisch | Materiaal: | Gietijzer, Gietijzer/roestvrij staal, A51), legering hallo-Cr (A05 |
| Markeren: | horizontale gespleten geval centrifugaalpomp,Industriële Centrifugaalpompen |
||

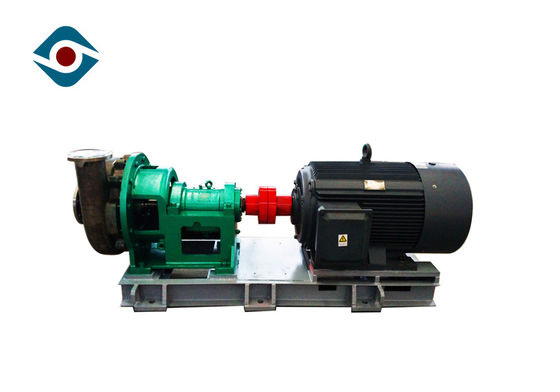

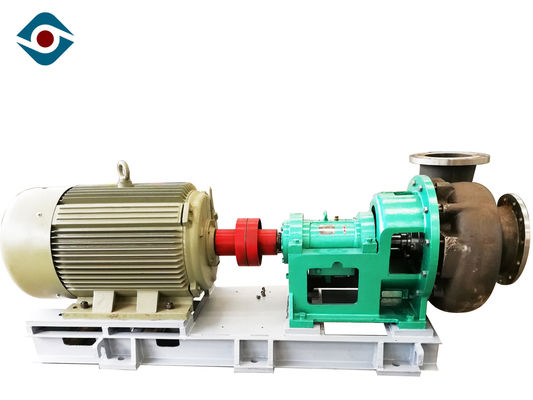

De Horizontale Centrifugaalpomp van de Beëindigenzuiging Meertrappig voor Zure Alkali Chemische Vloeistof
Eigenschappen
anticorrosieve en slijtvaste horizontale centrifugaalpomp
huidige algemene structuur: steunsteun en achterdeurvorm
veilig en geschikt onderhoud
grote uitwisselbaarheid
volgt de norm van HG20592-2000PN16Mpa
integrale gietende drijvende kracht
het pomplichaam keurt het brede ontwerp van het stroomkanaal goed
geschikt voor hoge stevige inhoud, hoge viscositeit en gemakkelijk kristallisatiemiddel
Prestatiesgegevens
Capaciteit: 8 ~ 800 m ³ /h
Hoofd: 10 ~ 90 m
Maximale Efficiency: 70%
Diameter: 200mm~470mm
NPSH: 1.4m~4.5m
Toelaatbare Maximum Motormacht: 315 kW
Toegestane Maximum Deeltjesgrootte: 20 mm
Verbindingstype: Mechanische de verpakkingsverbinding van de verbindings dynamische verbinding
Pompgewicht: tot 3000kg
T/min: 1450 r/min
Materiaal: Metaal (volgens arbeidsvoorwaarden)
Structuur
| *1 | Sluitenschroef | *8 | De kamer van de ondeugddrijvende kracht | 15 | Voorlager GLB | 22 | Oliecarter | *29 | Koker |
| 2 | Pakking | 9 | O-ring | *16 | Voorlager | 23 | Aanpassingsnoot | 30 | Waterzegelring |
| *3 | Drijvende krachtnoot | *10 | Ondeugddrijvende kracht | 17 | Dragend lichaam | 24 | Aanpassingsschroef | 31 | Vuller |
| 4 | O-ring | *11 | Verpakkingskamer | 18 | Dragende steun | 25 | Dragende lichaamssteun | 32 | O-ring |
| *5 | Drijvende kracht | 12 | O-ring | *19 | Achterlager | *26 | as | *33 | sleutels |
| *6 | Pomplichaam | 13 | De pijp van het spoelingswater | 20 | Achterlagerdekking | 27 | Schilddekking | ||
| 7 | O-ring | 14 | Water die plaat behouden | 21 | Sleutel | 28 | Verpakkingsklier |
Installatiedimensie
Technische Parameter
|
model |
Schone Waterprestaties |
||||||
|
stroom (m3/h) |
hoofd (m) |
snelheid (r/min) |
maximum efficiency (%) |
NPSH (NPSHr) m |
pomp hoofdgewicht Kg |
schachtcomponent |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Details
Toepassing van Gebieden
Onze dienst
1.Warranty periode: één jaar (Aandacht: De de garantiewaaier van de machine omvat geen beschadigbare Vervangstukken;
Voor andere delen, die nieuwe vrije delen voor cliënten in garantieperiode) verstrekken
2. Het steunen voor techniek voor roestvrij staal die watertank mengen
3.Free-trein die machine en vrije reparatie gebruiken
