Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Theorie: | Centrifugaalpomp | Maximum stroom: | 1000m3/h |
|---|---|---|---|
| Maximum Hoofd: | 120M | merk: | Chengduyongyi |
| kleur: | Op maat | OEM: | welkom |
| Structuur: | Pomp in één stadium | Brandstof: | elektrisch |
| Naam van het product: | Elektrische Horizontale Bestand Roestvrij staal Centrifugaalpomp Op hoge temperatuur | ||
| Hoog licht: | horizontal split case centrifugal pump,industrial centrifugal pumps |
||
Elektrische Bestand Op hoge temperatuur van de Roestvrij staal Horizontale Centrifugaalpomp
Productomschrijving
1. Horizontale corrosiebestendige centrifugaalpompen, met het ruime kanaal van de drijvende krachtstroom en superieure hydraulische prestaties.
2. De achtersluier van drijvende kracht is uitgerust met achterblad, dat media lekkage kan verminderen.
3. De veranderlijke types van schachtverbinding (met inbegrip van mechanische verbinding, dynamische verbinding + verpakkingsverbinding, dynamische verbinding + k-Type verbinding) worden goedgekeurd om aan de schacht het verzegelen vereisten te voldoen om veranderlijke media te dragen
Structuureigenschap
Radiale spleet, achterdeur, de enige centrifugaalpomp van de stadium enige zuiging volute
Drijvende kracht: open drijvende kracht, halfopen drijvende kracht, draaikolkdrijvende kracht en gesloten drijvende kracht.
De gesloten drijvende kracht wordt ontworpen als breed-stroomdrijvende kracht volgens het principe van veelfasige stroom, die aan de passage van stevig middel zonder het belemmeren voordelig is
de drijvende kracht wordt ontworpen met achterbladen
de voor achterbladen worden gebruikt om het middel te verhinderen terug naar de pompinham te stromen
de bladen worden gebruikt om de aslekkagedruk te verminderen en de askracht in evenwicht te brengen
de drijvende kracht wordt opgezet op de schacht met een kegelpasvorm voor gemakkelijke assemblage en demontage
de drijvende kracht wordt vastgemaakt met drijvende krachtnoot en sluitenschroef
Toepassing
Organische en anorganische zuren: salpeterzuur, zwavelzuur, zoutzuur en fosforzuur.
Natriumhydroxyde of natriumcarbonaat, de alkalische oplossing van enz.
Organische verbindingen en andere corrosieve grondstoffen en producten.
Technische Parameter
|
model |
Schone Waterprestaties |
||||||
|
stroom (m3/h) |
hoofd (m) |
snelheid (r/min) |
maximum efficiency (%) |
NPSH (NPSHr) m |
pomp hoofdgewicht Kg |
schachtcomponent |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Het werk Specificatie
Stroom: 8-1000m3/h
Hoofd: 15120m
Roteer Snelheid:<1500rpm>
Druk: 1.6MPa
Temperatuur: - 50℃-130℃
Motoemacht: 5.5-315KW
Structuur
|
*1 |
Sluitenschroef |
*8 |
De kamer van de ondeugddrijvende kracht |
15 |
Voorlager GLB |
22 |
Oliecarter |
*29 |
Koker |
|
2 |
Pakking |
9 |
O-ring |
*16 |
Voorlager |
23 |
Aanpassingsnoot |
30 |
Waterzegelring |
|
*3 |
Drijvende krachtnoot |
*10 |
Ondeugddrijvende kracht |
17 |
Dragend lichaam |
24 |
Aanpassingsschroef |
31 |
Vuller |
|
4 |
O-ring |
*11 |
Verpakkingskamer |
18 |
Dragende steun |
25 |
Dragende lichaamssteun |
32 |
O-ring |
|
*5 |
Drijvende kracht |
12 |
O-ring |
*19 |
Achterlager |
*26 |
as |
*33 |
sleutels |
|
*6 |
Pomplichaam |
13 |
De pijp van het spoelingswater |
20 |
Achterlagerdekking |
27 |
Schilddekking |
|
|
|
7 |
O-ring |
14 |
Water die plaat behouden |
21 |
Sleutel |
28 |
Verpakkingsklier |
|

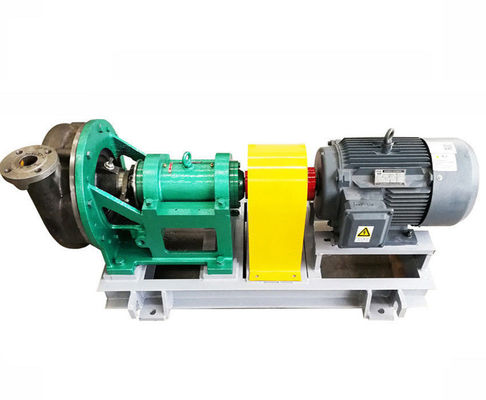

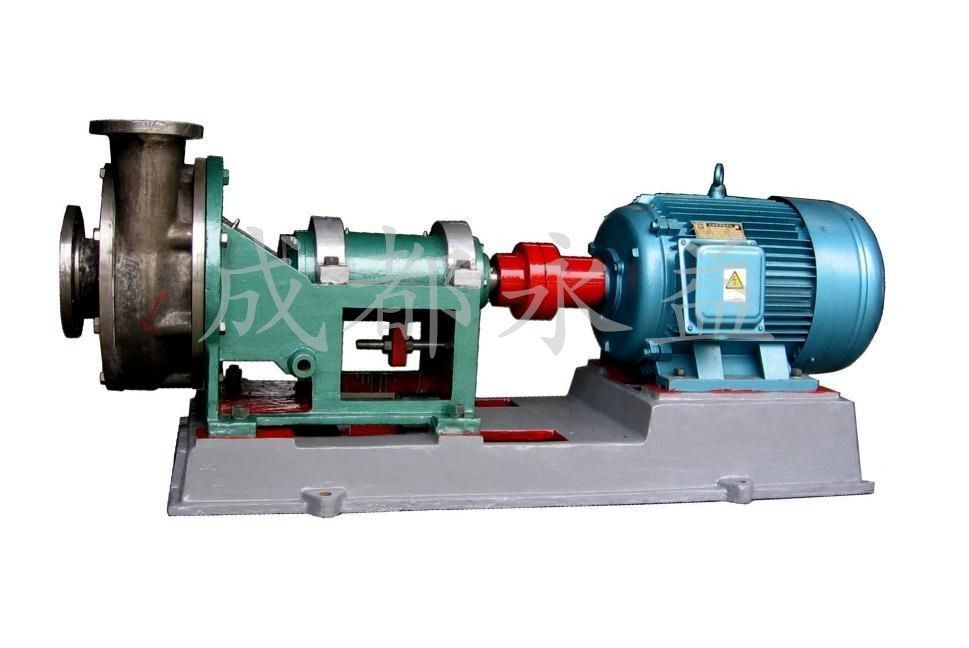

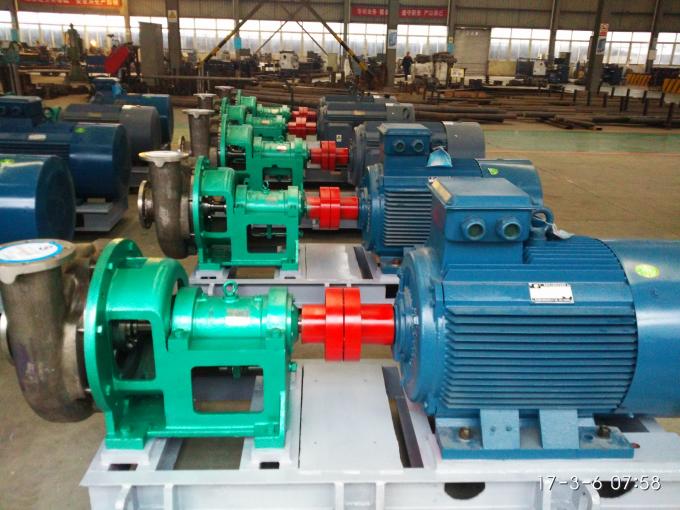

Productbeeld
Procedure
Verpakking en het Verschepen
|
OEM |
Aanvaardbaar |
|
MOQ |
1 reeks |
|
Prijs |
Overeen te komen |
|
Haven |
Shanghai |
|
Betaling |
T/T, L/C, Western Union |
|
Verpakking |
De uitvoer houten geval of als verzoek van de klant |
|
levertijd |
40 dagen volgens de ordehoeveelheid |
|
Het verschepen |
Door overzees, door de lucht, door trein |
