Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Theorie: | Centrifugaalpomp | Maximum stroom: | 1000m3/h |
|---|---|---|---|
| Maximum Hoofd: | 120M | Druk: | 1.6Mpa |
| temperatuur: | 50-130℃ | kleur: | Op maat |
| Standaard of Niet-standaard: | standaard | naam: | Horizontale verdeelde het hoog rendement Centrifugaal Enige Stadium axiaal Gietende Chemische Pomp |
| Structuur: | Pomp in één stadium | ||
| Hoog licht: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

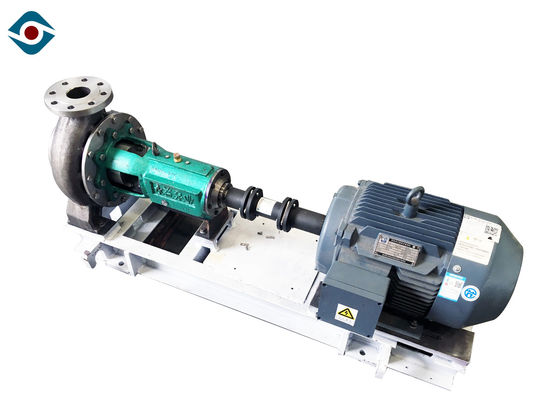

Industriële Op zwaar werk berekende Horizontale Centrifugaalpomp, Anti - Corrosieve Chemische Pomp
Productomschrijving
Structuur
| *1 | Sluitenschroef | *8 | De kamer van de ondeugddrijvende kracht | 15 | Voorlager GLB | 22 | Oliecarter | *29 | Koker |
| 2 | Pakking | 9 | O-ring | *16 | Voorlager | 23 | Aanpassingsnoot | 30 | Waterzegelring |
| *3 | Drijvende krachtnoot | *10 | Ondeugddrijvende kracht | 17 | Dragend lichaam | 24 | Aanpassingsschroef | 31 | Vuller |
| 4 | O-ring | *11 | Verpakkingskamer | 18 | Dragende steun | 25 | Dragende lichaamssteun | 32 | O-ring |
| *5 | Drijvende kracht | 12 | O-ring | *19 | Achterlager | *26 | as | *33 | sleutels |
| *6 | Pomplichaam | 13 | De pijp van het spoelingswater | 20 | Achterlagerdekking | 27 | Schilddekking | ||
| 7 | O-ring | 14 | Water die plaat behouden | 21 | Sleutel | 28 | Verpakkingsklier |
Prestatiesgegevens
| Capaciteit: | 8 ~ 800 m ³ /h |
| Hoofd: | 10 ~ 90 m |
| Maximale Efficiency: | 70% |
| Diameter: | 200mm~470mm |
| NPSH: | 1.4m~4.5m |
| Toelaatbare Maximum Motormacht: | 315 kW |
| Toegestane Maximum Deeltjesgrootte: | 20 mm |
| Verbindingstype: | Mechanische de verpakkingsverbinding van de verbindings dynamische verbinding |
| Pompgewicht: | tot 3000kg |
| T/min: | 1450 r/min |
| Materiaal: | Metaal (volgens arbeidsvoorwaarden) |
Eigenschappen
anticorrosieve en slijtvaste horizontale centrifugaalpomp
huidige algemene structuur: steunsteun en achterdeurvorm
veilig en geschikt onderhoud
grote uitwisselbaarheid
volgt de norm van HG20592-2000PN16Mpa
integrale gietende drijvende kracht
het pomplichaam keurt het brede ontwerp van het stroomkanaal goed
geschikt voor hoge stevige inhoud, hoge viscositeit en gemakkelijk kristallisatiemiddel
Structuurbeschrijving
Dragende lichaamssteun
WD steun van het pomp is de dragende lichaam de structuur van het gietijzer (HT200, HT250) kader met voldoende starheid en bepaalde schokabsorptie, zijn rol moet het pomplichaam en dragend lichaam steunen.
Dragend lichaam
Het dragende lichaam dat met rollende lagers voor het steunen van de radiale en askrachten van de pompschacht wordt uitgerust. De WD-pomp is uitgerust met twee enige kogellagers van het rij hoekige contact aan de koppelingskant om as en radiale krachten te weerstaan. Één enkel lager van de rij cilindrisch rol wordt opgezet aan de pompkant om radiale krachten te weerstaan. Een 316L-water die plaat behouden wordt geplaatst op het vooreind van de voorlagerklier om media of andere vloeistof te verhinderen het voorlager in te gaan.
Technische Parameter
|
model |
Schone Waterprestaties |
||||||
|
stroom (m3/h) |
hoofd (m) |
snelheid (r/min) |
maximum efficiency (%) |
NPSH (NPSHr) m |
pomp hoofdgewicht Kg |
schachtcomponent |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |

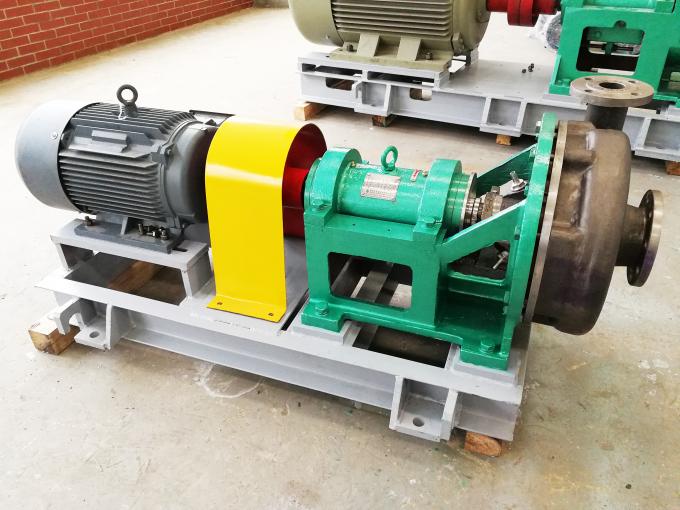

Het product toont
Toepassing van Gebieden
|
Dagelijkse Chemische producten |
Gezichtsschuim, Haargel, Haarverven, Tandpasta, Shampoo, Schoen Pools, Cosmestics enz. |
|
Apotheek |
Geneeskunde van het voedings de Vloeibare, Chinese Traditionele Octrooi, Geneeskundevet, Biologische Producten enz. |
|
Chemische Industrie |
Vet, Oplosmiddel, Hars, Verf, Pigment, Olieagent enz. |
|
Andere Industrie |
De Contructionindustrie, de Plastic Industrie, de Textielindustrie, de Agent enz. van de Steenkooloprichting. |
FAQ
1. Q: Bent u een fabrikant of een handelsmaatschappij?
A: Wij zijn een fabrikant die in 1995 wordt gevestigd, professionele fabrikant van chemisch-procespomp en energy-saving mixer met meer dan 20-jarige ervaring.
2. Q: Wat is uw levertijd?
A: De partijorde zal binnen 40 werkdagen worden verscheept na het ontvangen van storting.
3. Q: Wat is uw beleid van de garantiedienst?
A: 12 de maanden voor alle producten, en één of andere productengarantie zijn 24months.
4. Q: Welke informatie I behoefte om voor citaat aan te bieden?
A: Middel: __________PH: ______
Soortelijk gewicht: _____Temperatuur: _______
Capaciteit/Stroom: ________m3/h hoofd: _________m
Voltage: ____________V Frequentie: _________Hz
Macht: _____________KW
5. Q: Wat is uw minimumhoeveelheid?
A: Één reeks wordt ook ingestemd met in ons.
